Описание

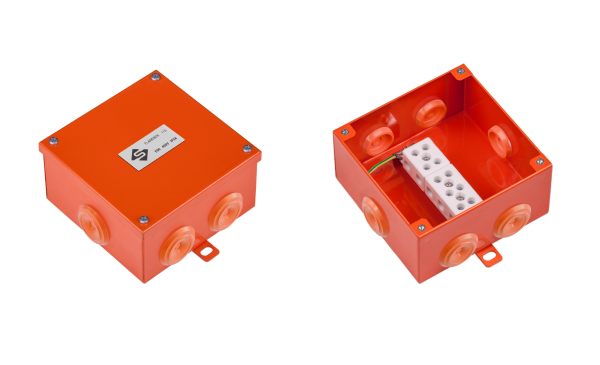

Огнестойкие коробки FLAMEBOX служат для соединения и распределения огнестойких кабельных линий с функциональностью E15/E30/E60/E90. Металлический корпус окрашенный порошковой краской обеспечивает надежную защиты от механических повреждений. Коробки укомплектованы керамической клеммой и сальниками для герметизации кабельных вводов.
Коробки FLAMEBOX изготовлены в соответствии со стандартом IEC 60670-22 и сертифицированы в системе УкрСЕПРО на соответствие следующим требованиям пожарной безопасности:
ДБН В.2.5-56:2014 “Системи протипожежного захисту” п. 5.16, щодо класу вогнестійкості кабельних ліній Р90;
ДБН В.2.5-23:2010 “Інженерне обладнання будинків і споруд. Проектування електрообладнання об’єктів цивільного призначення” п. 4.36 ж);
ДБН В. 1.2-7-2008 п.п. 6.3.1.4.6 “Система забезпечення надійності та безпеки будівельних об’єктів. Основні вимоги до будівель і споруд. Пожежна безпека.”;
згідно з ДСТУ Б В.1.1-11:2005 та ДСТУ Б В.1.1-4-98.
Технические характеристики
Степень защиты | IP54 |
---|---|
Максимальный класс огнестойкости | E90 (P90) |
Напряжение | 400В |
Цвет | оранжевый |
Отверстия для крепления | 6.5x10.5 мм |
Типоразмеры
Артикль | Наименование | Клеммы | Кабельные вводы* | |
---|---|---|---|---|
FB11564 | FLAMEBOX 115 6x4 mm2 | 6 полюсов | Ø - 3.5 мм | 4х20мм + 2х25мм |
FB11556 | FLAMEBOX 115 5x6 mm2 | 5 полюсов | Ø - 4.3 мм | 4х20мм + 2х25мм |
FB115316 | FLAMEBOX 115 3x16 mm2 | 3 полюса | Ø - 6.1 мм | 4х20мм + 2х25мм |
FB115416 | FLAMEBOX 115 4x16 mm2 | 4 полюса | Ø - 6.1 мм | 4х20мм + 2х25мм |
*Коробки FLAMEBOX могут поставляться с отверстиями для кабельных вводов произведенными по индивидуальному заказу либо с глухими стенками.
