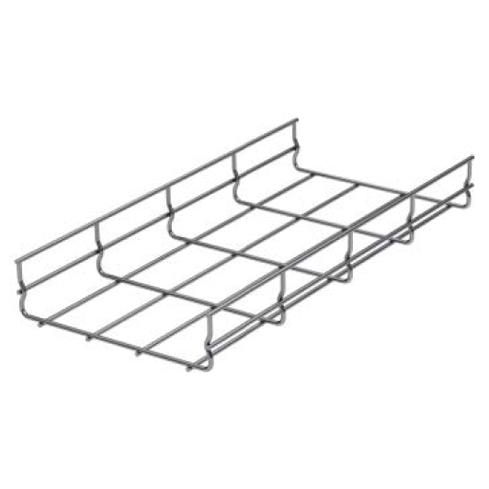

Проволочный лоток

Проволочный лоток

Система металлических проволочных лотков "F5 Combitech"

Сфера применения

Система металлических проволочных лотков для организации кабельной инфраструктуры преимущественно внутри зданий и сооружений. Большойассортимент типоразмеров позволяет удовлетворять любые пожелания заказчиков, специальные исполнения расширяют возможности использованиясистемы проволочных лотков в агрессивных средах.

По сравнению с другими типами лотков, существенно облегчен процесс монтажа кабельной трассы, особенно при большом количестве поворотов иразветвлений, что делает данный тип лотков предпочтительным при монтаже кабельных трасс сложной геометрии.

Преимущества:

  • проволочный лоток "F5 Combitech" производится по уникальной запатентованной технологии. В конструкции используется торцевая сварка верхнейпродольной проволоки (так называемое Т-образное соединение). Данный тип конструкции безопасен для монтажника и исключает повреждениекабеля об острые края проволоки;
  • конструктивная особенность выполнения стенок лотка обеспечивает его высокие прочностные характеристики. Использование дляпроизводства лотка проволоки толщиной 4 и 5 мм позволяет добиться высокой нагрузочной способности;
  • использование в помещениях проволочного лотка обеспечивает быстрое и удобное разветвление системы, а также подсоединениеэлектроприборов (электроламп и светильников) к кабелю;
  • при использовании проволочного лотка "F5 Combitech" обеспечивается естественная вентиляция кабельной трассы, что препятствует ееперегреву. Обеспечивается легкий доступ к кабелям и возможность препятствовать накоплению пыли и грязи;
  • система проволочных лотков "F5 Combitech" не требует большого количества аксессуаров. Монтаж системы проводится непосредственно наобъекте. Любые разветвления и повороты производятся вручную при помощи лишь двух видов инструментов: кусачек и гаечного ключа. Этопозволяет экономить до 60% времени монтажа и снижает экономические затраты;
  • система "F5 Combitech" включает в себя широкий ряд типоразмеров проволочных лотков с высотой стенок 30, 50, 80, 100 мм и ширинойоснования от 50 до 600 мм;
  • высочайшее качество оцинковки обусловлено четырехступенчатой технологией очистки поверхности: химическое обезжиривание,электрохимическое травление, обезжиривание электрохимическое, травление химическое, а также передовыми конструктивными итехнологическими методами обеспечения чистоты электролита;

Технические характеристики проволочного лотка и аксессуаров

Технические условия
ТУ 3449-001-73438690-2006
Материалы и типы покрытия
Исполнение 1 - Сталь SAE 1006 (аналог Ст2, Ст3) с последующим после изготовления элементов системыцинковым покрытием, нанесённым методом гальванического цинкования по ГОСТ 9.301 или стальоцинкованная горячим конвейерным способом по методу Сендзимира, марка стали 08пс группа ХП класс 2 поГОСТ 14918
Исполнение 2 - Сталь SAE 1006 (аналог Ст2, Ст3) или сталь черная марки 08пс ГОСТ 16523 с последующимпосле изготовления проволочных лотков цинковым покрытием, нанесённым методом горячего цинкования поГОСТ 9.307
Исполнение 3 - Сталь марки AISI 304 (08Х18Н10) без дополнительного покрытия, с обработкой электрополировкой или без неё
Исполнение 4 - Сталь SAE 1006 (аналог Ст2, Ст3) с последующим после изготовления цинковым покрытием,нанесённым методом гальванического цинкования по ГОСТ 9.301 или сталь оцинкованная горячимконвейерным способом по методу Сендзимира, марка стали 08пс группа ХП класс 2 по ГОСТ 14918 споследующей после изготовления окраской в цвета палитры RAL полимерно-порошковой эпоксидной краскойП-ЭП-45 марок А и Б, по ГОСТ 9.410
Климатическое исполнение и категорияразмещения проволочных лотков и аксессуаровпо ГОСТ 15150
Исполнение 1 - У2, ХЛ2, УХЛ2, ОМ2
Исполнение 2 - У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Исполнение 3 - У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Исполнение 4 - У2, ХЛ2, УХЛ2, ОМ2
Классификация по стойкости к воздействиюкоррозии по ГОСТ Р 52868
Исполнение 1 - 1
Исполнение 2 - 6
Исполнение 3 – 9А
Исполнение 4 - 1
Ударная прочность
не менее 20Дж по ДСТУ 4754
